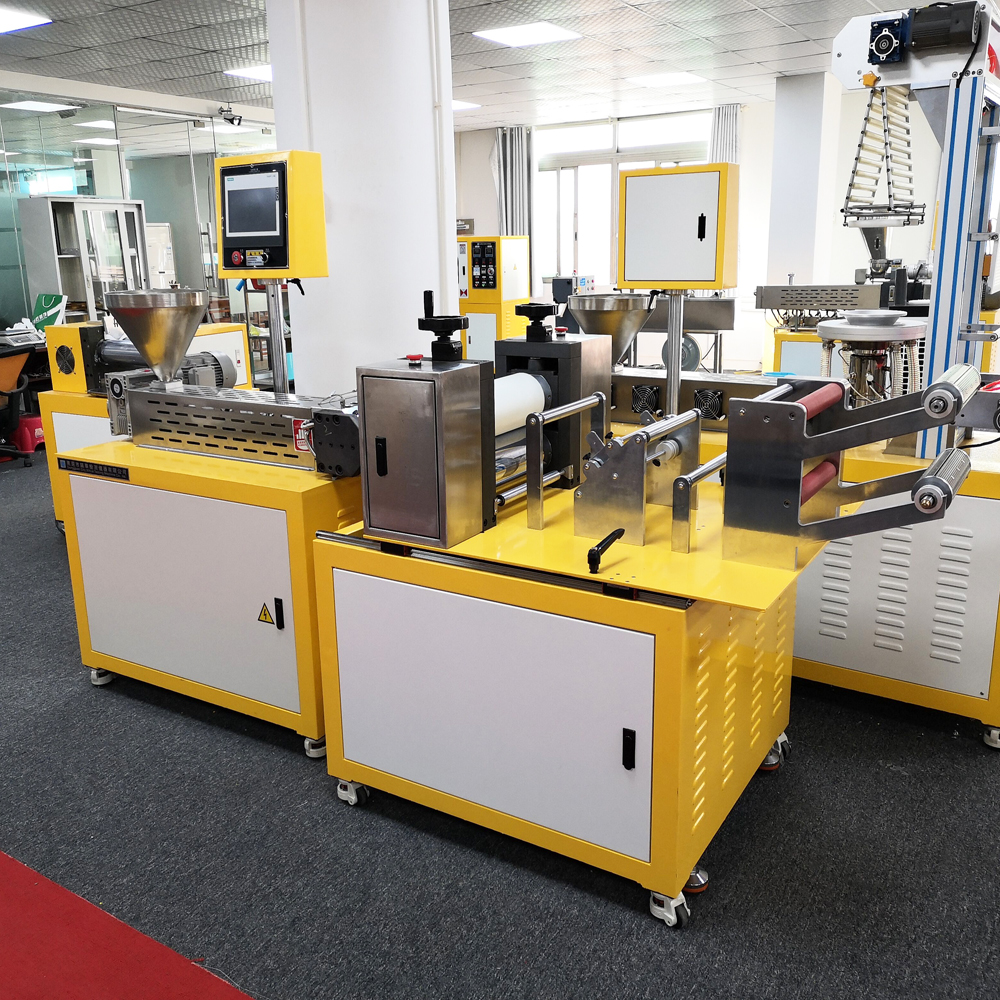

流延機生產中遇到的常見問題

一、薄膜厚度不均：從 “源頭控制” 到 “在線調節” 的全流程解決思路

薄膜厚度偏差是流延生產中最易出現的問題，直接影響產品力學性能與后續加工適配性，常見原因及解決方法如下：

1. 核心原因：

• 擠出系統不穩定：螺桿轉速波動、熔體壓力不均，導致物料擠出量忽多忽少；
• 模頭調節不當：模唇間隙未校準、局部堵塞，造成熔體流出量不一致；
• 冷卻牽引不同步：冷卻輥轉速波動、牽引張力不均，拉伸比例失衡導致厚度偏差。

2. 解決方案：

• 檢查擠出機伺服電機與變頻系統，確保螺桿轉速穩定；加裝熔體計量泵，精準控制擠出量；
• 定期清理模頭流道，使用塞尺校準模唇間隙，對局部偏差區域通過微調裝置實時修正；
• 優化冷卻牽引系統，采用閉環張力控制，確保冷卻輥與牽引輥轉速匹配。

二、膜面出現晶點 / 異物：從 “原料凈化” 到 “設備清潔” 的全鏈條管控

1. 核心原因：

• 原料問題：原料純度不足（含雜質）、熔融指數不穩定、水分含量過高；
• 設備污染：料筒、模頭內殘留舊料未清理干凈，高溫下分解形成焦料；
• 環境影響：車間粉塵過多，混入物料或附著在膜面。

2. 解決方案：

• 原料預處理：選用高純度原料，使用前經干燥機處理（溫度 60-80℃，時間 2-4 小時），水分控制在 0.1% 以下；加裝原料過濾篩網；
• 設備清潔：換料或停機前，用清洗料徹底清理料筒、模頭；每周拆檢模頭流道，清除積料與焦化物；
• 環境管控：車間安裝防塵系統，保持潔凈度，操作人員穿戴無塵服。

三、薄膜邊緣卷曲：從 “冷卻定型” 到 “張力平衡” 的針對性調節

1. 核心原因：

• 冷卻不均：邊緣冷卻速度快于中間區域，收縮率差異引發卷曲；
• 張力失衡：牽引過程中邊緣張力過大，導致拉伸過度；
• 原料配方問題：助劑分布不均，邊緣與中間性能差異。

2. 解決方案：

• 優化冷卻系統：采用分區溫控冷卻輥，邊緣區域溫度略高于中間，減緩邊緣收縮；
• 調整張力參數：通過邊緣牽引輥單獨調節邊緣張力，確保與中間區域張力一致；
• 改善原料混合：確保助劑均勻分散，必要時增加混煉時間，提升原料塑化均勻性。

四、薄膜表面劃傷 / 皺折：從 “設備維護” 到 “工藝優化” 的細節把控

1. 核心原因：

• 設備部件磨損：冷卻輥、牽引輥表面有劃痕、雜質，或軸承磨損導致輥筒跳動；
• 張力波動：收卷張力忽大忽小，薄膜在傳輸中產生褶皺；
• 膜泡不穩定：流延過程中膜泡抖動，與設備部件摩擦產生劃傷。

2. 解決方案：

• 定期檢查輥筒表面，打磨修復輕微劃痕，嚴重時更換鏡面輥；及時更換磨損軸承，確保輥筒運行平穩；
• 采用全自動張力控制系統，收卷過程中實時調節張力，確保波動≤±2%；
• 優化膜泡穩定系統，加裝氣流導向裝置，避免膜泡晃動與設備接觸。

五、設備運行異響 / 振動：從 “機械檢查” 到 “負載調節” 的故障預警

1. 核心原因：

• 機械部件松動：傳動齒輪、聯軸器連接松動，或地腳螺栓未固定緊；
• 軸承 / 齒輪磨損：長期高負荷運行導致軸承缺油、齒輪咬合間隙過大；
• 負載過載：投料量過大、物料粘度突然升高，電機與傳動系統負荷超標。

2. 解決方案：

• 全面檢查設備連接部位，緊固松動螺栓，校準齒輪與聯軸器的同軸度；
• 定期更換軸承與齒輪潤滑油，磨損嚴重時及時更換部件；
• 控制投料量與物料粘度，避免設備長期超負荷運行，加裝過載保護裝置，超限時自動停機報警。

六、生產效率低下：從 “設備性能” 到 “工藝參數” 的綜合提升

1. 核心原因：

• 設備配置不足：擠出機功率不夠、冷卻效率低，無法滿足高速生產需求；
• 工藝參數不合理：溫度、速度、張力等參數未優化，導致生產速度上不去；
• 換產流程繁瑣：不同規格產品換產時，模頭調節、參數設定耗時過長。

2. 解決方案：

• 針對高產能需求，選用大規格擠出系統與高效冷卻裝置；
• 通過實驗優化工藝參數，在保證品質的前提下提升線速度；
• 采用智能化控制系統，存儲 50 + 組工藝配方，換產時一鍵調取參數，配合快速換模結構，換產時間縮短至 30 分鐘內。
